01  法蘭密封面類型介紹

法蘭密封面據工況、介質、壓力、規格、溫度等情況的不同所以選用的類型也不盡相同。下面我們來一起認識這些法蘭密封面的類型！

ff-全平密封面

flat face full face類型密封面表面為全平，適用于壓力不高、介質無毒的場合。

rf-突面密封面

raised face類型密封面應用在幾種類型當中最為廣泛，最為常用的一種，國際標準與歐洲體系和國內的標準均為固定高度，但美標法蘭中應注意高壓力的高度會增高密封面的高度，墊片的使用也有多種類型。

適用于突面密封面法蘭的墊片有各種非金屬平墊片、包覆墊片；金屬包墊；纏繞式墊片（含帶外環或帶內外環）等。

m/fm-凸凹密封面

male face與female face這兩種密封面類型是一對，一雌一雄，必須配套使用，按裝時便于對中，還能防止墊片被擠出。適用于壓力較高的場合。

凹凸面密封面適用的密封墊片有：各種非金屬平墊、包覆墊；金屬包墊；基本型或帶內環型纏繞摯片等。

t/g-榫槽連接密封面

tongue face和groove face同凹凸面差不多，也是一公一母的配對密封面類型，同樣是配對使用。其墊片位于環狀凹槽內，受兩側金屬壁的限制·可免于墊片受壓變形而被擠入管道中。由于墊片不與管內流體介質直接接觸，較少遭受流體介質的浸蝕或腐蝕，故可用于高壓、易燃易爆、有毒介質等對密封要求較嚴的場合。這種密封面墊片安裝對中性好，但密封面加工比較困難，更換墊片時易損傷密封面，而且安裝和拆卸時必須在軸向將法蘭分開，因此在管線設計時要考慮到有將法蘭在軸向分開的可能。

榫槽面密封面適用的墊片有：各種金屬及非金屬平墊、金屬包墊及基本型纏繞墊片等。

rtj(rj)-環連接密封面

ring joint face環連接面密封的法蘭，也屬于窄面法蘭，并在法蘭的突面上開出一環狀梯形槽作為法蘭密封面，和榫槽面法蘭一樣，這種法蘭在安裝和拆卸時必須在軸向將法蘭分開，因此，在管線設計時要考慮到將法蘭在軸向分開的可能。

這種密封面專用來與金屬材料加工成形狀為八角形或橢圓形的實體金屬墊片配合，實現密封連接。由于金屬環墊可以依據各種金屬的固有特性，因而這種密封面的密封性能好，對安裝要求也不太嚴格，適合于高溫、高壓工況，但密封面的加工精度較高。  02  壓力等級介紹依據asme b16.5， 鋼法蘭有7個壓力等級：class150 - 300 - 400 - 600 - 900 - 1500 - 2500

法蘭的壓力等級很明確，class300的法蘭能承受比class150更大的壓力，因為class300的法蘭需要由更多的材料來制造，從而可以抵擋更大的壓力。但是，法蘭的受壓能力受多種因素的影響。法蘭的壓力等級用磅來表示，一個壓力等級有不同的表示方法。比如：150lb 、 150lbs、150# 和class150 的意思是一樣的。

壓力等級舉例

溫度不同，法蘭的承壓能力也不同。溫度上升，法蘭的承壓能力隨之下降。舉例來說，class150的法蘭在常溫下承壓能力為270psig，在400℉的承壓能力為180 psig，在600℉的承壓能力為150 psig，在800℉的承壓能力為75 psig。

換句話說，當壓力下降時，允許溫度上升，反之亦然。由于法蘭可由不同的材料制造，比如不銹鋼、鑄鐵、球墨鑄鐵，碳鋼等等，每一種材料都有不同的壓力等級。

下圖是一個nps12的法蘭示例，大家可以看到，法蘭內孔和突面的直徑都是相同的。但是，法蘭的外徑、螺栓孔中心圓直徑、螺栓孔直徑隨著壓力等級的增大而變大。

螺栓孔的數量和直徑分別是：

cl 150 - 12 x 25.4     cl 300 - 16 x 28.6     cl 400 - 16 x 34.9     cl 600 - 20 x 34.9     cl 900 - 20 x 38.1     cl 1500 - 16 x 54     cl 2500 - 12 x 73

壓力溫度額定值-舉例

壓力-溫度額定值是指材料和等級在額定溫度（攝氏度）下的最高允許工作表壓（壓力單位為bar）。對于中間溫度，允許采用直線性插入法確定。但是法蘭級別之間不允許插入。

如果法蘭接頭的螺栓和墊片符合相關限定條件，而且法蘭接頭的找正和裝配符合優良規程，則這樣的法蘭接頭可適用于壓力-溫度的額定值。如將后者用于不符合這些限定條件的法蘭接頭，則由用戶負責。

相應于額定壓力的額定溫度是指法蘭和法蘭管件的承壓容器的殼體溫度。一般情況下，這個溫度與儲存流體的溫度相同。不按儲存流體溫度來選用壓力額定值的責任由用戶自負。當溫度在-29℃（-20℉）以下時，額定值應不大于-29℃（-20℉）時的額定值。

可以用義維科技的api選型模塊自動計算法蘭等級

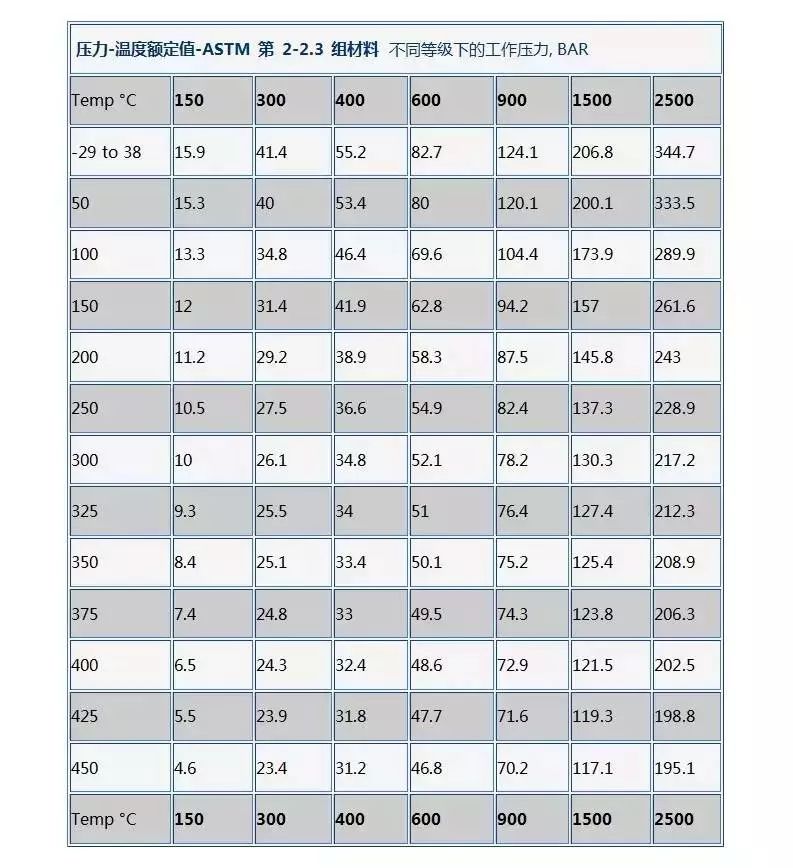

作為舉例，以下是按照astm劃分的兩組材料和他們按照asme b16.5的壓力-溫度額定值。

2. 不得用于455℃以上。

3. 不得用于370℃以上。

4. 不得用于260℃以上。

5.不得用于425℃以上。
